Обеспечение пожарной безопасности и защита электрической проводки — первоочередная задача при проектировании любой системы электроснабжения, будь то городская квартира, загородный дом или производственное помещение. Ключевым элементом в этой системе выступает модульный автоматический выключатель. Это компактное устройство предназначено для автоматического размыкания цепи при возникновении перегрузок или коротких замыканий, предотвращая плавление изоляции и возгорание. Однако эффективность защиты напрямую зависит от правильности подбора устройства.
Многие ошибочно полагают, что автомат защищает бытовую технику. На самом деле его главная функция — защита кабеля, идущего от щитка к розетке или осветительному прибору. Поэтому выбор номинала должен основываться строго на сечении используемого провода, а не на мощности подключаемых приборов.
Основные технические характеристики и критерии выбора
При выборе защитного устройства необходимо ориентироваться на ряд ключевых параметров, которые указаны на корпусе каждого модуля. Игнорирование любого из них может привести к ложным срабатываниям или, что хуже, к отказу системы в аварийной ситуации.
Номинальный ток и сечение кабеля
Это значение максимального тока, который автомат способен пропускать длительное время без отключения. Номинал выбирается на ступень ниже допустимого длительного тока кабеля. Например, для медного кабеля сечением 2,5 мм² (обычно используется для розеточных групп) допустимый ток составляет около 25–27 А (при прокладке в стене). Следовательно, для такой линии устанавливается автомат на 16 А. Установка автомата на 25 А в данном случае рискованна, так как при перегрузке кабель начнет греться раньше, чем сработает защита.
Время-токовая характеристика (Тип мгновенного расцепления)
Этот параметр обозначается латинскими буквами B, C или D и указывает на чувствительность электромагнитного расцепления. Он определяет, при каком кратковременном превышении номинального тока произойдет мгновенное отключение (отсечка).
- Тип B: Срабатывает при токе, превышающем номинальный в 3–5 раз. Используется для длинных линий, старой проводки с низким качеством соединений, а также для защиты цепей освещения и электроники, где отсутствуют пусковые токи.
- Тип C: Самый распространенный вариант. Диапазон срабатывания — 5–10 номиналов. Идеально подходит для жилых и офисных помещений, где есть умеренные пусковые токи от бытовой техники (пылесосы, холодильники, кондиционеры).
- Тип D: Срабатывает при 10–20-кратной перегрузке. Применяется в промышленных целях или для защиты линий, питающих мощные электродвигатели, насосы и станки с тяжелым пуском.
Важно помнить: установка автомата с характеристикой D в обычной квартире запрещена, так как при коротком замыкании токи могут не достигнуть порога срабатывания электромагнитного расцепления, и отключение произойдет только за счет теплового расцепителя, что займет слишком много времени.
Отключающая способность
Этот параметр (обычно 4500, 6000 или 10000 А) показывает максимальный ток короткого замыкания, который автомат может разорвать, сохранив работоспособность. Для старого жилого фонда допустимо использование устройств на 4,5 кА. В новостройках и современных офисах стандартом де-факто является 6 кА. Значение 10 кА и выше применяется в промышленности или в вводных щитах, расположенных в непосредственной близости к подстанции.
Для грамотного подбора комплектующих специалисты рекомендуют тщательно изучать техническую документацию. Рассматривая обширный каталог модульного оборудования, можно найти устройства с различными комбинациями характеристик, подходящими под конкретные инженерные задачи, будь то защита чувствительной электроники или силовых линий.
Сравнительная таблица типов расцепления
Для наглядности различия между характеристиками представлены в таблице ниже. Это поможет определить, какой тип устройства лучше всего подходит для конкретной ситуации.
| Тип характеристики | Диапазон срабатывания (кратность In) | Основная область применения | Примеры нагрузки |
|---|---|---|---|
| B | 3 ÷ 5 | Сети с малым током КЗ, длинные линии | Освещение, нагреватели, старая проводка |
| C | 5 ÷ 10 | Жилые и офисные помещения (общий стандарт) | Розетки, офисная техника, кондиционеры |
| D | 10 ÷ 20 | Промышленные сети, высокие пусковые токи | Трансформаторы, мощные двигатели, станки |
Правила установки и монтажа

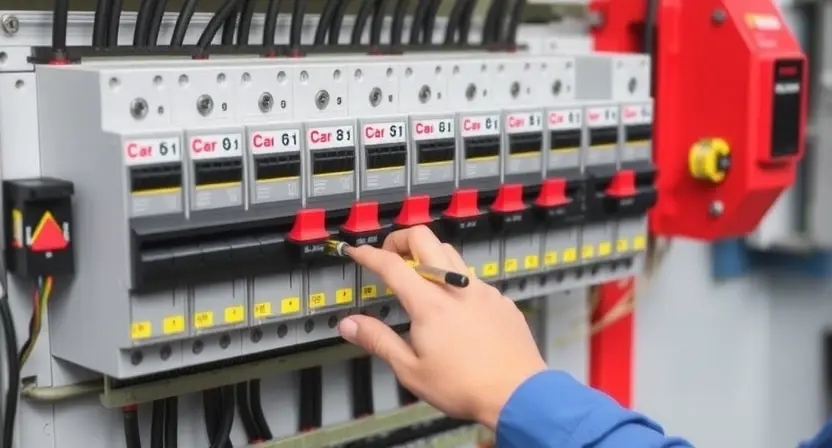

Даже правильно подобранный автоматический выключатель не гарантирует безопасности, если он установлен с нарушениями. Монтаж модульного оборудования производится на стандартную DIN-рейку шириной 35 мм в распределительном щите. Существует несколько негласных и нормативных правил, которых следует придерживаться при сборке щита.
Ориентация и подключение
В большинстве случаев питание (ввод) подключается к верхним клеммам автомата, а нагрузка (отходящая линия) — к нижним. Хотя конструкция многих современных брендовых устройств допускает обратное подключение, соблюдение единого стандарта упрощает дальнейшее обслуживание и диагностику щита другими электриками. Важно следить за тем, чтобы изоляция провода не попала под зажим контакта, так как это приведет к плохому контакту, нагреву и выгоранию автомата.
Момент затяжки
Недостаточная затяжка клемм — одна из самых частых причин пожаров в электрощитах. Медь имеет свойство «течь» под давлением, поэтому контакт со временем может ослабнуть. Рекомендуется использовать динамометрическую отвертку для соблюдения момента затяжки, указанного производителем (обычно 2–2,5 Н·м). Кроме того, через некоторое время после начала эксплуатации рекомендуется провести контрольную протяжку контактов.
Категорически запрещается зажимать в одну клемму провода разного сечения или проводники из разных материалов (медь и алюминий) без использования специальных переходников или наконечников. Это неизбежно приведет к потере контакта и перегреву.
Использование гребенок
При подключении группы автоматов, стоящих в ряд, вместо самодельных перемычек из провода рекомендуется использовать специальные соединительные шины (гребенки). Это обеспечивает надежный контакт, эстетичный внешний вид и экономит место в щите. Гребенки бывают штыревые (Pin) и вилочные (Fork), выбор зависит от типа клемм на используемых автоматических выключателях.
Подводя итог, можно сказать, что выбор модульного автоматического выключателя — это не просто покупка детали, а расчет инженерной задачи. Учитывая сечение кабеля, тип нагрузки и условия эксплуатации, можно создать надежную систему электроснабжения, которая прослужит десятилетиями, обеспечивая безопасность имущества и жизни людей.
